HPG1800分布光度计(灯具配光曲线测试系统)
一、配置清单
序号
产品名称
产品型号
备注
01

分布光度计测试旋转台

HPG1800

主轴和灯具轴均可360度连续无回隙运转测量;

角度精度:0.1度

02

光度探测器及高稳定度支架

标准

带激光瞄准器装置,可精确调整探测器位置和转动中心位置;

03

灯具支架

标准

非规则灯具十字架夹具、E40\E27等转换灯头

04

光通量标准灯

220V/200W

05

数字电参数测量仪

HP104

交直流通用型

06

交流变频测试电源

VHP-1000

1000W

07

机柜

19英寸

08

系统软件

中英文


二:设备详细信息:

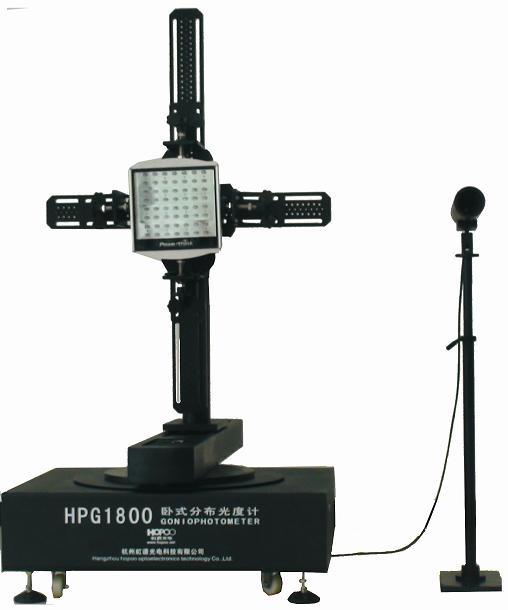

HPG1800分布光度计

A、系统功能

用于LED灯具/路灯、室内外各种照明灯具的空间光强分布及多种光度参数的测定。包括:空间光强分布曲线、任意截面上的光强分布曲线、等照度分布曲线、亮度限制曲线、区域光通量、灯具效率、眩光等级、灯具的总光通量、有效光通量、利用系数;以及电参数(功率、功率因数、电压、电流)等。

常州大展光电

B、主要特点

◆ 原理上满足CIE 70 和CIE 12及相关国家标准的要求

◆ 测试结果可以导出IESNAL国际标准要求,可直接作为国际通用的照明设计软件的输入数据

◆ 采用旋转灯具,实现B-β和C-γ测量方式

◆ 结构紧凑,可双立柱驱动,或单立柱驱动。使格栅灯、筒灯、投光灯等各类灯具的安装更加方便

◆ 特殊的激光瞄准装置,方便、准确地安装测试灯具的位置

◆ 测量数据符合国际标准格式,可由其它照明和灯具设计软件直接调用

◆ 精密高灵敏度光探头,严格的V(λ )校正

◆ RS-232C 标准接口,方便与各种微机连接,标准中英文Windows 操作界面

C、主要技术指标

◆ 光度探头精度:一级

◆ 照度测量范围:0.001Lx 至1×105 Lx

◆ 角度精度:0.1 度

◆ 灯具可绕垂直轴-180°~180°或0°~360°旋转

◆ 灯具可绕水平轴-180°~180°或0°~360°旋转

◆ 灯具的电参数测量精度:0.5 级

◆ 测量灯具的最大规格:
   1)功率:3KVA 2)重量:25kg 3)外形尺寸:1200×600mm

◆ 测试距离:3m 至30m(根据用户实验室尺寸)

D、测量原理



采用固定探测器、旋转灯具法测量原理。测量灯具安装在两维旋转工作台上,通过激光瞄准器,使灯具的发光中心与旋转工作台的旋转中心重合。当灯具绕垂直轴转动时,与旋转工作台中心处于同一水平高度的探测器测量该水平面上各方向的光强值。当灯具绕水平轴转动时,则探测器测量垂直面上各方向的光强值。垂直轴和水平轴均可在±180°或0°~360°范围内连续旋转。根据测量灯具的要求,该系统可以在C-γ等平面坐标系中测量。当测量得到灯具在各方向上的光强分布数据后,计算机即可计算出其它光度参数。



该系统采用以下结构形式应用:
1、单立柱结构(C-γ平面坐标系和圆锥面坐标系)

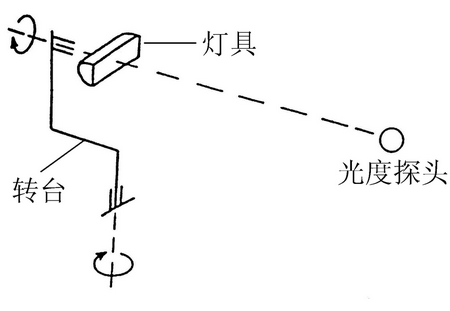

  主要用于测量筒灯、投光灯等灯具。安装灯具时,使灯具的发光中心与旋转工作台旋转中心一致。灯具的光轴与旋转工作台的水平轴重合。如图2-1所示。
常州大展光电
图2-1 单立柱灯具测量原理图

E、系统软件

◆光度测量旋转台的控制

◆灯具的光强分布数据的采集及电参数采集

◆灯具的光度数据计算及坐标系的转换,包括空间光强分布、任意截面上的光强分布曲线(可分别用直角坐标系或极坐标系显示)、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。

◆灯具测试数据导出(IESNAL国际标准)。

◆打印测试报告。

F、实验室要求

1、房间(最小尺寸)要求
A. 暗室:用于放置测试转台和光度探头
  尺寸:高2.5 米、宽3 米、长度6 米至30 米
  墙壁:室内所有墙壁、天花板、地板均涂无光黑漆
B. 工作室:用于放置控制机柜、计算机和打印机
  尺寸:不小于3 米×3 米
2、环境条件
空调设备:置于暗室中。根据IEC 对灯具测试环境的要求,控制灯具周围环境温度达到标准值
3、计算机系统
PC 微机1 台,打印机1 台 PC 机配置要求:Window 操作系统,留有两个RS232 串行口
4、220V/200W光通量标准灯

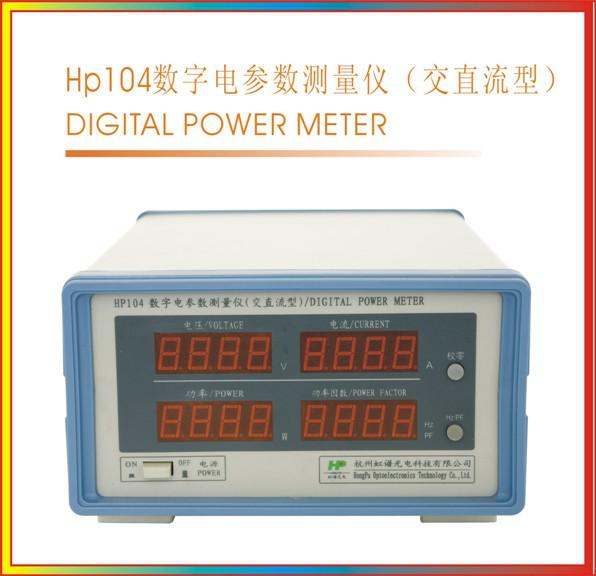

● 在标定的工作电流下具有稳定的可复现的色温(光谱分布)及光通量,用于光谱分析系统的色温(光谱分布)及光通量定标,量值可溯源至中国计量院; 5、HP104数字电参数测量仪
技术特性:
● 四窗口显示:电压、电流、功率、功率因数/频率;
● 所有测量值均为“真有效值”; 自动设置量程;
● 具备交流、直流、交直流测量功能

功能

计量/范围

计量精度

备注

电压

DC :75V/150V/300V/600V

0.5级

±(0.4%+0.1%+1)

AC :35/75V/150V/300V

0.5级

电流

DC :0.5A/2A/8A/20A

0.5级



AC :0.3A/1.2A/5A/20A

0.5级

功率因数

-1.000~1.000

0.5级

基频

45Hz-130Hz,带宽:5KHz

0.5级

常州大展光电


5、变频测试电源
1、输入电源
单项,220V±22V,50Hz/60Hz
2、输出功率: 1KVA
3、输出电压:
(1)输出范围:0V~150V;0V~300V,单相
(2)电压稳定度:≤0.2%
(3)源效应:≤0.1%
(4)负载效应:≤0.2%
(5)谐波失真:≤2% 阻性负载满载
(6)暂态反映速度:<2ms
4、输出电流
(1)最大输出电流:4.6A(0V~150V)/2.3A(0V~300V),VHP500
9.0A(0V~150V)/4.5A(0V~300V),VHP1000
(2)适应复杂:阻性负载,感性负载,整流负载(对于感性负载与整流负载应降额使用)
5、输出频率
(1)输出范围:45Hz~65Hz(手动调节)/50Hz/60Hz;
(2)频率稳定度:≤0.03%
6、测量
(1)频率表精度:±(0.02%读数+1个字)
(2)频率表分辨率:0.01Hz(45.00Hz~65.00Hz)
(3)电流表精度:±(0.4%读数+0.1%量程+1个字)
(4)电流表分辨力:0.001A(0.001A~9.999A)
0.01A (10.00A~99.99A)
(5)电流表量程:1A/5A(VHP500),1A/10A(VHP1000) (6)电压表精度:±(0.4%读数+0.1量程+1个字)
(7)电压表分辨力:0.1V
(8)电压表量程:30V/70V/150V/300V
(9)功率表测量精度:±[0.4%读数+(0.1/PF)%量程+1个字](注:功率的量程为电流和电压量程的乘积、PF为功率因数)
(10)功率表分辨力:0.1W(0.1W~999.9W);1W(1.000KW以上)
(11)功率因数测量精度:±[0.001/读数+0.001×(1+0.02f)+1个字](f为频率,单位Hz)
(12)功率因数表分别力:0.001
7、电源效率:80%(满载)
8、保护功能
输出短路、过流、过压、功率器件过热,内部保护电路均会自动切断输出,并发出声音报警。
9、冷却系统:强制风冷。
10、绝缘电阻:10M.5.00VDC(电源输入端子对机壳)。
11、工作环境:温度0~40,湿度不大于75%。
6、19英寸机柜
● 可放入本公司的测量仪表,配备整套面板;防尘,抗电磁干扰更佳,符合国际潮流。

三、典型测试报告
常州大展光电

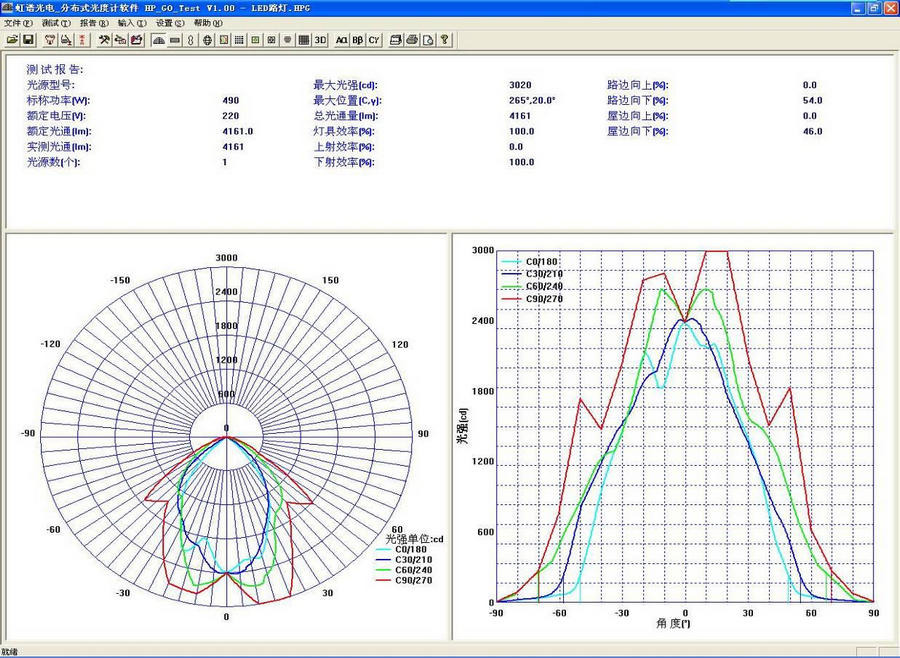

参数和配光曲线报告


常州大展光电

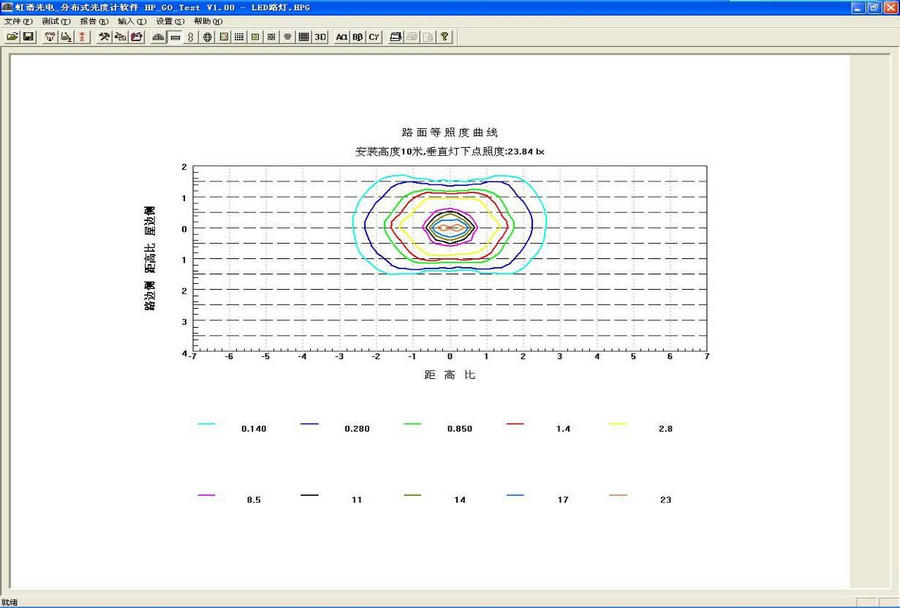

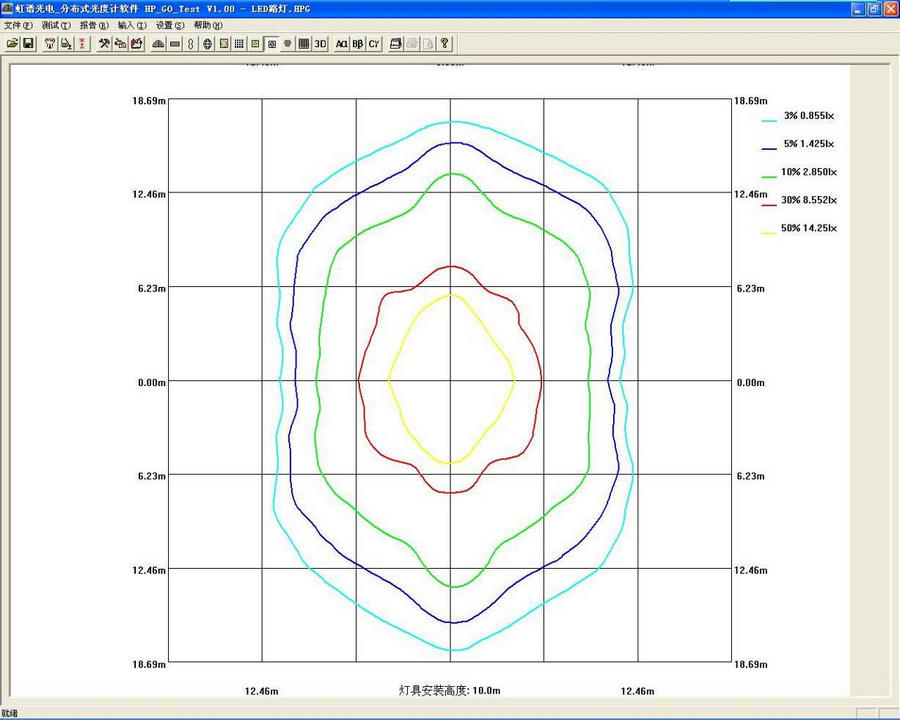

路面等照曲线


常州大展光电

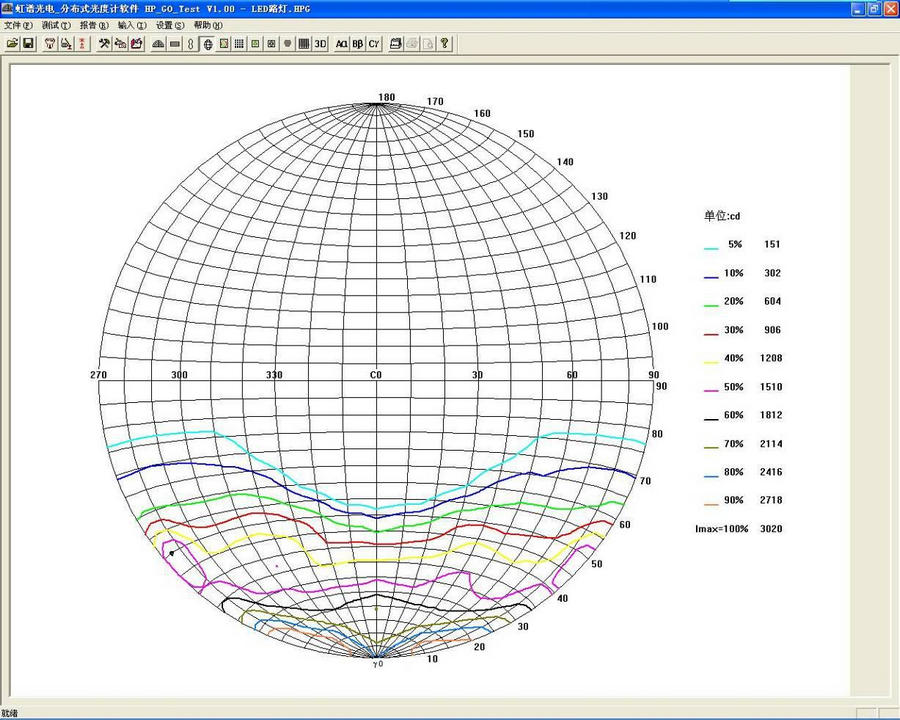

圆形网图


常州大展光电

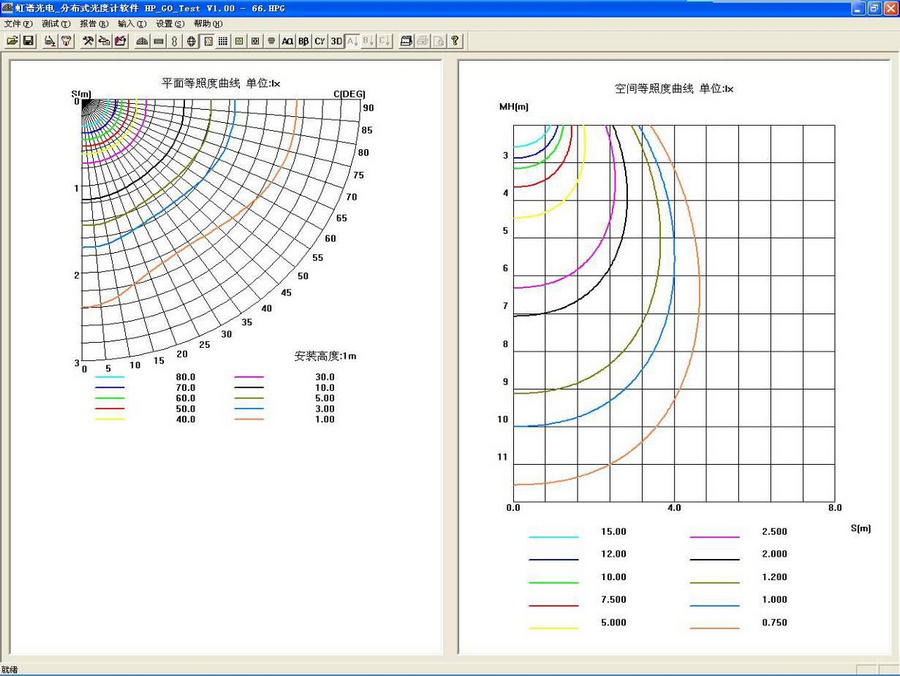

等照度曲线


常州大展光电

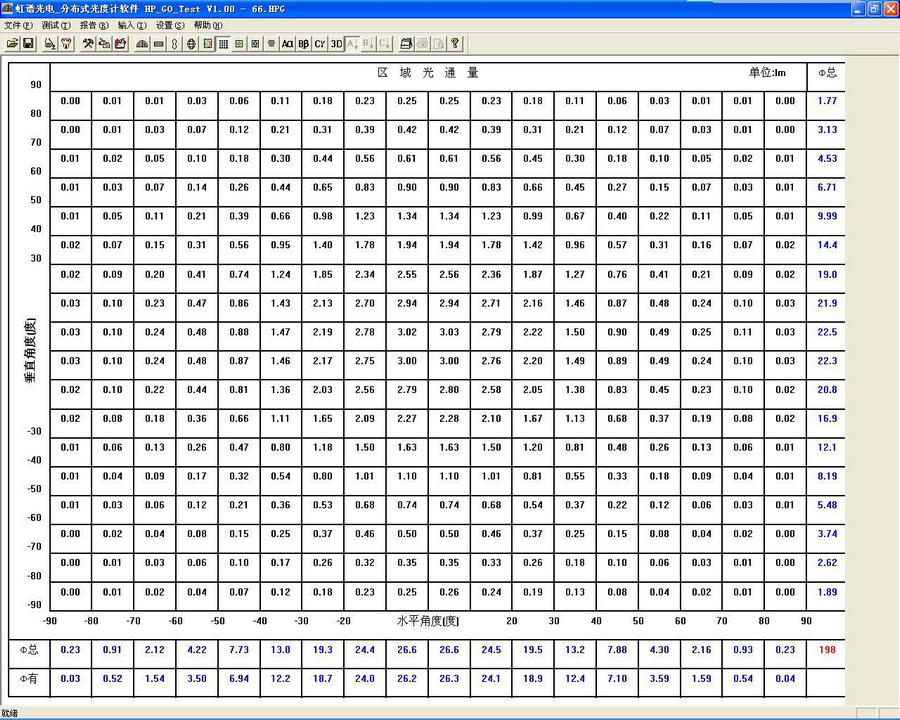

区域光通量


常州大展光电

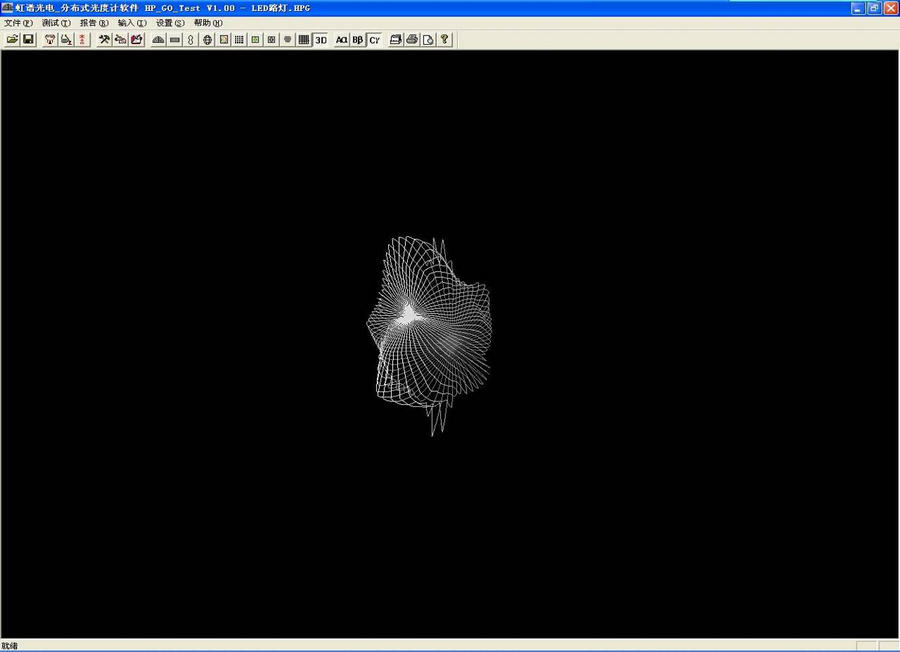

等光强曲线


常州大展光电

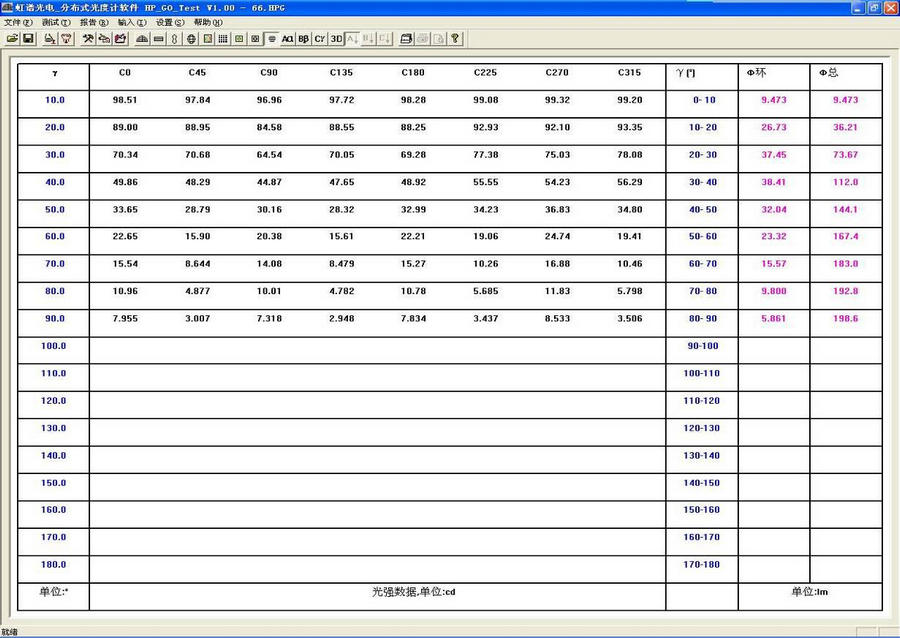

环带光通量


常州大展光电

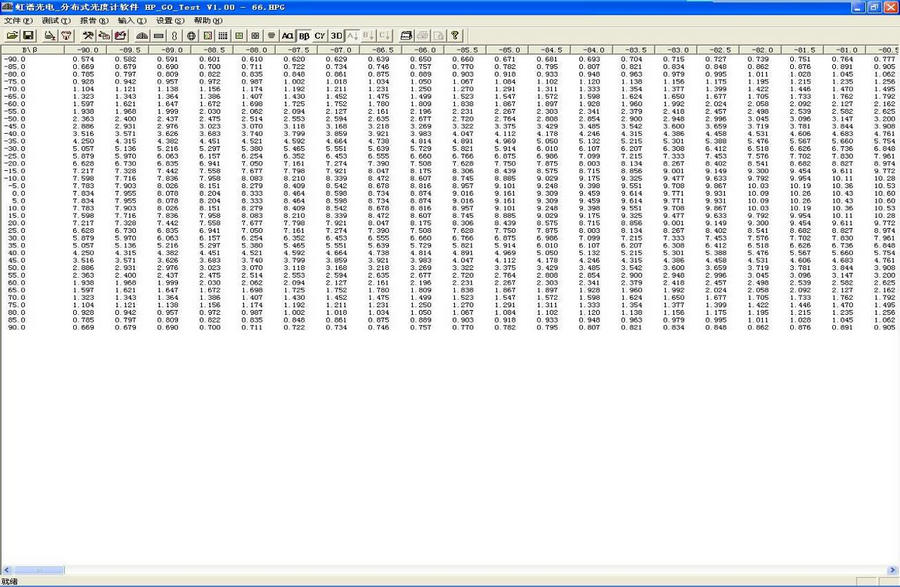

光强分布数据
