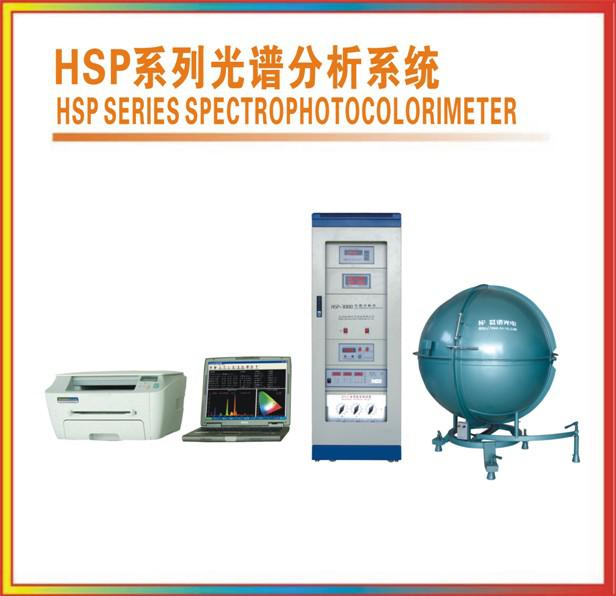

HSP8000S灯具快速光谱分析系统
一、配置清单
产品名称 |
|
产品型号 |
市场价 |
优惠价 |
产品用途 |
产品备注 |
灯 具 光 色 电 综 合 测 试 系 统
|
光色电综合测试仪 |
HP8000S |
|
|
测试光源的光色电性能（380nm～780nm测试速度大大提高） |
与电脑连接（内置恒流源,双探头） |
SM905导光纤维 |
1.5米 |
|
|
用于积分球与HP系列光谱分析系统的光信号传输 |
与HP8000连接 |
|
LED通用标准光源 |
6V/10W |
|
|
用于色温和光通量的定标 |
塑于中国计量院 |
|
LED通用标准光源 |
24V/50W |
|
|
用于色温和光通量的定标 |
塑于中国计量院 |
|
LED专用测光积分球 |
0.3米 |
|
|
为被测试光源提供良好的测试环境，避免光污染和光损耗 |
用于LED来料及单颗测试 |
|
测光积分球 |
1.5米 |
|
|
为被测试光源提供良好的测试环境，避免光污染和光损耗 |
用于整灯测试 |
|
数字电参数测量仪 |
HP104 |
|
|
在测量光源光参数的同时，监测光源的电压、电流、功率、功率因子/频率。 |
交直流型 |
|
精密变频测试电源 |
VHP500 |
|
|
给所有被测负载提供一个稳定工作条件 |
给整灯供电 |
|
机柜 |
9英寸 |
|
可放入本公司的测量仪表，配备整套面板；防尘，抗电磁干扰更佳，符合国际潮流 |
（可选项） | ||
多功能标准夹具5050，3528 |
1套 |
|||||
软件 |
中英文 |
可导出LED测试报告 |
1套 |
|||
二、设备详细介绍
1.HP8000SLED快速光色电测试系统
A、应用功能：
● 双探头配置，定标无须来回切换，即省时又便于用户操作。
●基于windows操作系统人机交换界面良好；标准SMA905光纤接口，CCD高速光谱；可连接打印机打印测试报告，Excel保存数据，利于分析；一台主机配置相关装置，完全满足光源的光色电各种性能测试与分析等相关试验。适用于实验室、质检部门研发测试，也可使用于生产线快速测试.自动化集成度高，分档设定。
B、性能参数：
● 测量LED的光谱功率分布,色品坐标,相关色温,显色指数,色温差、峰值波长、光谱半宽度、主波长、色纯度、光通量、发光强度（配测试支架）、光效、正向电压、反向漏电流等光色电性能参数；
● 仪器智能化程度高，测试稳定性，重复性高，完全满足CIE 对光和颜色的测量要求。
C、应用功能：
●基于windows操作系统人机交换界面良好；标准SA905光纤接口，CCD高速光谱；可直接连接打印机打印测试报告，Excle保存数据，利于分析；一台主机配置相关装置，完全满足光源的光色电各种性能测试与分析、分选等相关试验。适用于实验室、质检部门研发测试，也可使用于生产线快速测试分选。针对大功率LED可配专用夹具。
名称 |
功能 |
参数范围 |
速度 |
测试速度 |
5ms-2s |
光参数测试
|
光强的测量范围 |
0 mcd～3000 c d(远场) （需另配光强装置） |
光通量测量范围 |
10mlm～50000lm |
|
光度测量精度 |
一级 |
|
波长范围 |
380~780nm |
|
波长准确度 |
±0.5nm |
|
色参数测试
|
色温测量范围 |
1000K—100000K |
分辩率 |
1K |
|
色温准确度 |
±0.5% |
|
色品坐标准确度 |
±0.0015 |
|
显色指数测量范围 |
0-100 |
|
显色指数测试误差 |
±(0.5%rd+0.5) |
|
色容差准确度 |
±0.5SDCM |
|
电参数测试
|
正向电流(IBFB) |
0.1mA～5000.0m A |
正向电压(VBFB) |
0.01V～40.00V |
|
反向电流(IBRB) |
0.1μA~200μA |
|
反向电压(VBRB) |
0.01V～30.00V |
|
电参数测量精度 |
0.5级 |

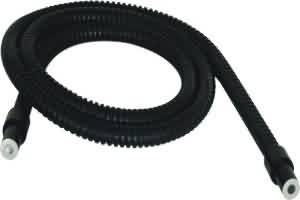

2、1.5米导光纤维
● 用于积分球与光谱分析系统的光信号传输。

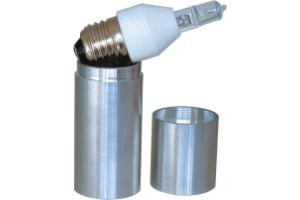

3.24V/50W OSRAM通用标准光源（色温/光通量）:6V10W
在标定的工作电流下具有稳定的可复现的色温（光谱分布）及光通量，用于光谱分析系统的色温（光谱分布）及光通量定标，量值可溯源至中国计量院。

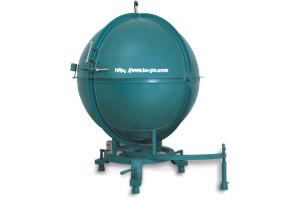

4、1.5光积分球(特殊工艺喷涂)
0.3米测光积分球(特殊工艺喷涂)
●设计完全符合相应国际及国内标准的要求,内壁涂层主要材料选用分析纯硫酸钡（BaSO4）,化学稳定性好，日久不易泛黄；球体材料选用冷轧钢板，不易变形；底座高度可调，能确保积分球的水平放置；多个接口可满足光源多项测试同时进行。
5、HP104电参数测量仪器（交直流适用型）
● 四窗口显示：电压、电流、功率、功率因数/频率；
● 所有测量值均为“真有效值”；
● 电压测量范围：DC 75V/150V/300V/600V；
AC 35V/75V/150V/300V
● 电流测量范围：DC 0.5A/2A/8A/20A；
AC 0.3A/1.2A/5A/20A
● 功率因数：－1.000～1.000 ● RS－232C串行通讯接口；
● 自动量程； ● 具备交流、直流、交直流测量功能
6、交流变频电源
● 高精度稳频稳压,旋钮式快速调节电压、频率
● 高精度显示：电压、电流、频率、有功功率、功率因数
● 电路方式：IGBT/PWM脉冲宽度调制方式
● 交流输入：单相220V/50Hz,60Hz
● 输出频率：45～70Hz
● 负载稳压率：±0.5%
● 波形失真度：≤1.5%(阻性负载)
● 频率稳定度：≤0. 01%
● 反应时间：最大值2ms
● 数位频率表：4位数 解析度 0.1Hz
● 数位电压表：4位数 解析度 0.1V
● 数位电流表：4位数 解析度 4A以下：0.001A 4A以上：0.01A
● 数位功率表：4位数 解析度 200W以下：0.1W 200W以上：1W
● 功率因数：4位数 解析度 0.001
● 保护装置：输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、 过高温&短路并自动跳脱保护及告警装置。
● 电路方式：IGBT/PWM脉冲宽度调制方式
● 交流输入：单相220V/50Hz,60Hz
● 输出最大电流：0-150V档为8.4A；0-300V 档为4.2A；
7、19英寸标准机柜
● 可放入本公司的测量仪表，配备整套面板；防尘，抗电磁干扰更佳，符合国际潮流。
8、夹具（可配置专用夹具）
9、 中英文软件
